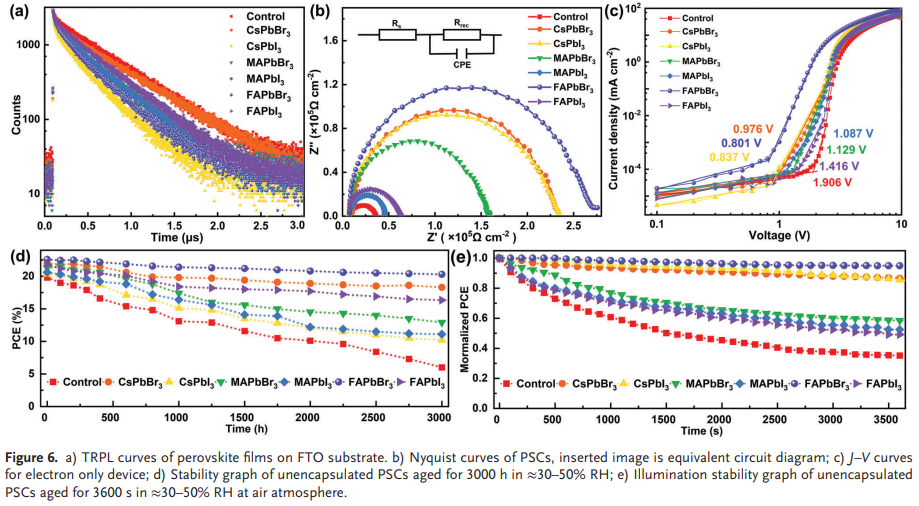

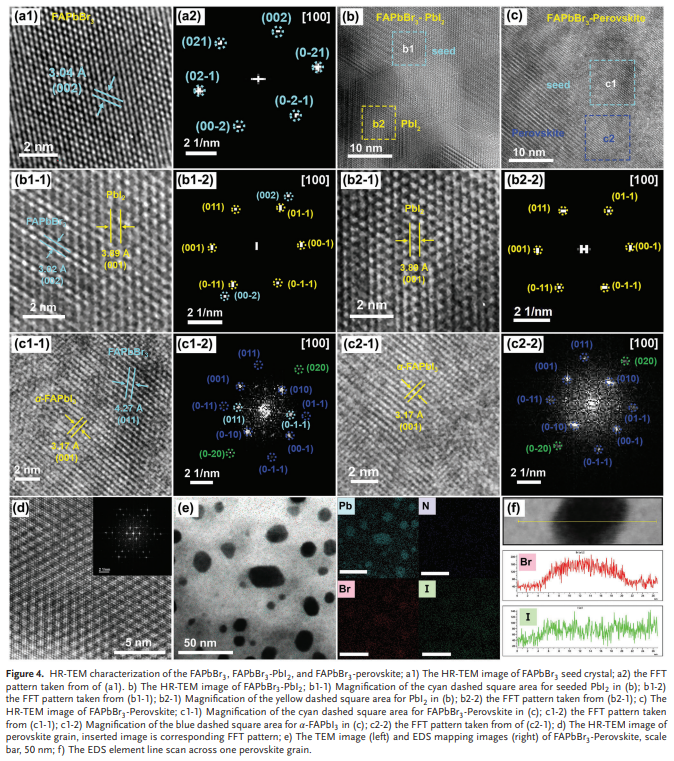

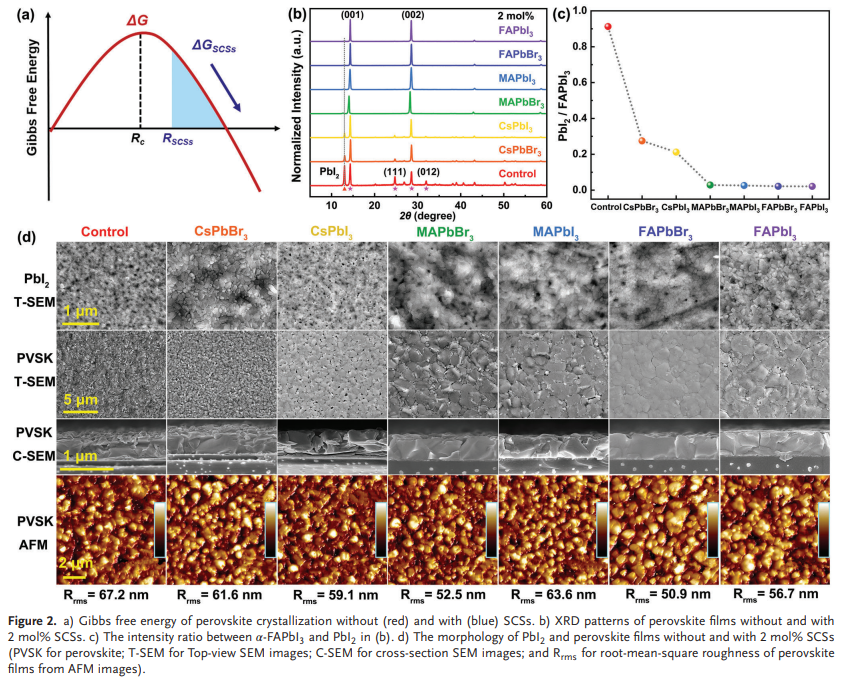

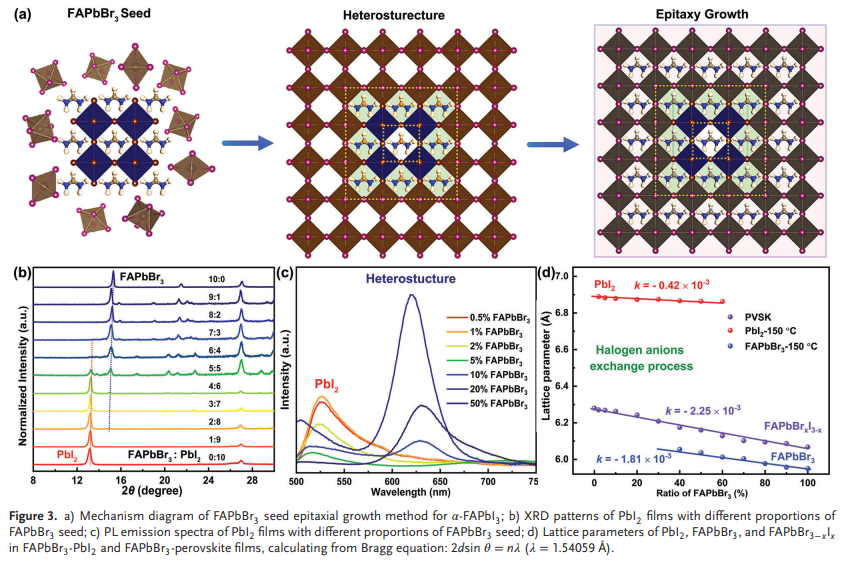

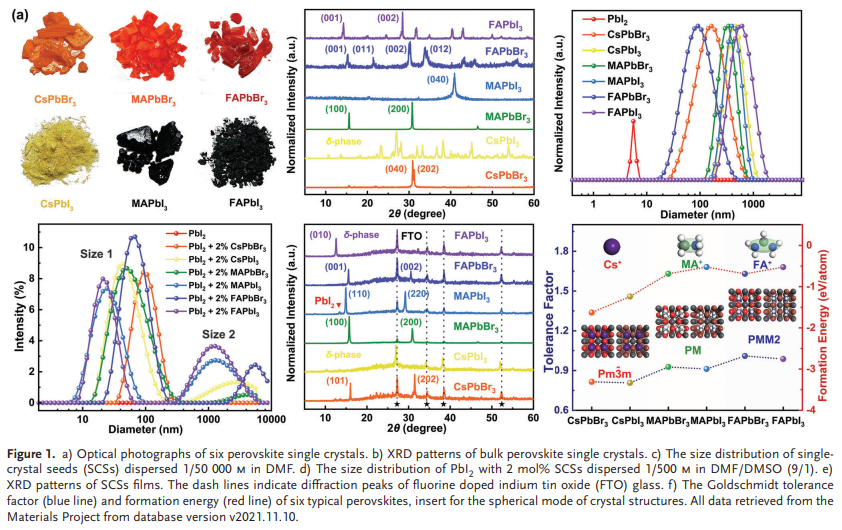

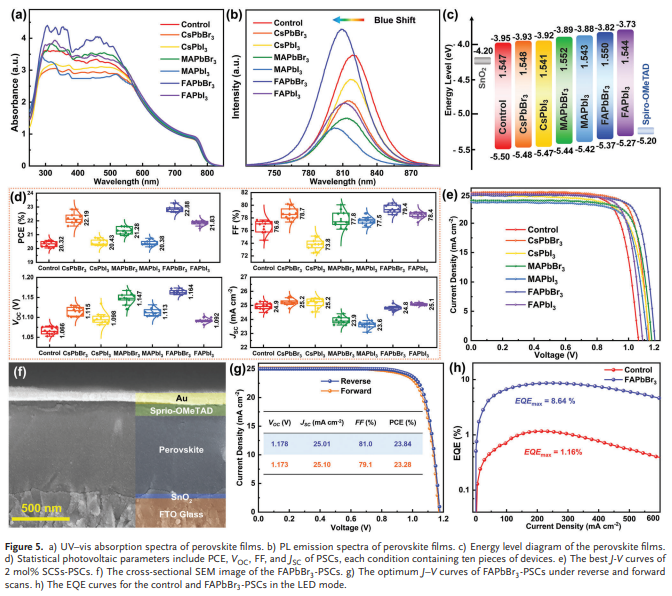

α-FAPbI3作为追求高性能钙钛矿太阳能电池的竞争候选者，在追求高质量多晶薄膜时存在随机成核和无序生长的弱点。鉴于此，2023年5月1日天津大学Dewang Li&王世荣于AEM刊发单晶晶种诱导高质量α-FAPbI3结晶制备高效钙钛矿太阳能电池的研究成果，首次提出了单晶晶种结晶方法来获得高质量的α-FAPbI3钙钛矿薄膜。六种单晶晶种（CsPbBr3、CsPbI3、FAPbBr3、FAPbI3、MAPbBr3和MAPbI3）用于调节α-FAPbI3钙钛矿结晶。这些晶种充当成核位点并允许钙钛矿直接生长。快速结晶显著提高钙钛矿薄膜的结晶度，形貌均匀，晶粒尺寸大，缺陷少。特别值得注意的是，FAPbBr3种子更喜欢通过卤素阴离子交换过程从FAPbBr3@PbI2异质结构外延生长α-FAPbI3。FAPbBr3-钙钛矿薄膜的平均晶粒尺寸提高到2.6 µm，陷阱密度降低了11倍。所得FAPbBr3-钙钛矿太阳能电池的最大功率转换效率为23.84%，开路电压高达1.18 V。未封装的钙钛矿太阳能电池在相对湿度约为30–50%条件下存储3000 小时后仍保留初始效率的91%，并在最大功率点跟踪155 小时后保持初始效率的98.5%。
原文：https://onlinelibrary.wiley.com/doi/10.1002/aenm.202300451

来源：钙钛矿太阳能电池
